裝甲式(銅質/鋁質)匯流排槽設備

規格說明

本設備為裝甲式銅質低壓匯流排

廠牌：TCH

產地：馬來西亞

代理商：賀辰有限公司

本設備為全規格產品 (銅質 OR 鋁質匯流排)

1.本匯流排為電壓 1000V 以下之低壓匯流排。

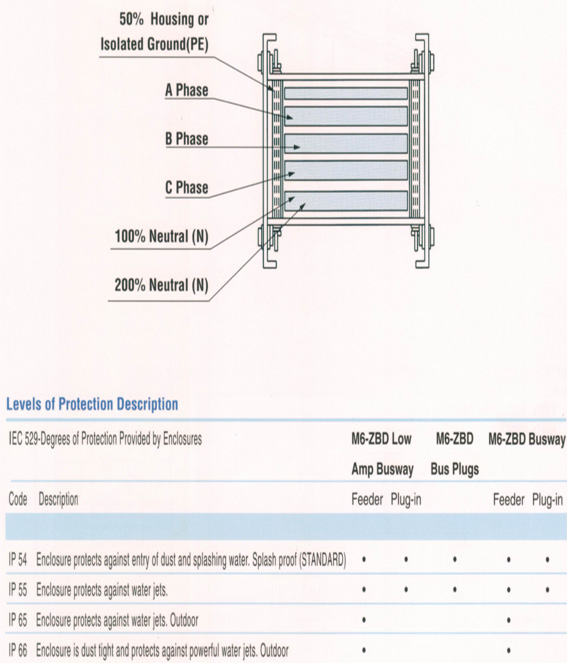

2.規格包含 3∮3W、3∮4W 外殼接地，或是 3∮3W、3∮4W 100%~200% 的 N 相及 50% 的內部接地。

3.直線型匯流排防塵防水等級 IP 54~66。

4.直線型插入式匯流排防塵防水等級 IP 54。

5.插入式分接器防塵防水可達 IP 55。

6.頻率 50~60Hz。

7.本設備符合 JIS8364 之標準。

8.本設備規格涵蓋一般型及耐火型匯流排。

設備構造、元件

1.本匯流排為公母插接式，其獨特的材質與結構可確保電力品質的輸送。

2.本設備依其構造分成數種:

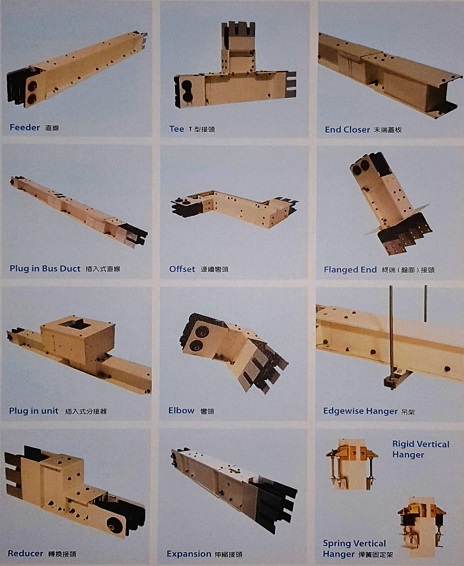

直線 (FEEDER)
直線插入型 (FEEDER PLUG-IN)
插入式開關箱 (PLUG-IN UNIT)
直線型容量轉換接頭 (FEEDER REDUCER)
水平式 T 型彎頭 (TEE)
垂直式，水平式雙彎頭 (OFFSET)
垂直彎頭，水平彎頭 (ELBOW)
組合彎頭 (COMBINATION ELBOW)
伸縮接頭 (EXPANSION)
末端封蓋 (END CLOSER)
法蘭接頭 (FLANGED END)
水平固定片 (HANGER CLAMP)
昇位固定架 (RIGID HANGER)
昇位彈簧架 (SPRING HANGER)

3.水平彎頭以及T型接頭：採用 4 呎 * 8 呎銅片裁切 ，一體成型無接縫及焊接組合，減少阻抗以及壓降的產生。

匯流排設備基本結構

1.本匯流排為公母插接式，其獨特的材質與結構可確保電力品質的輸送。

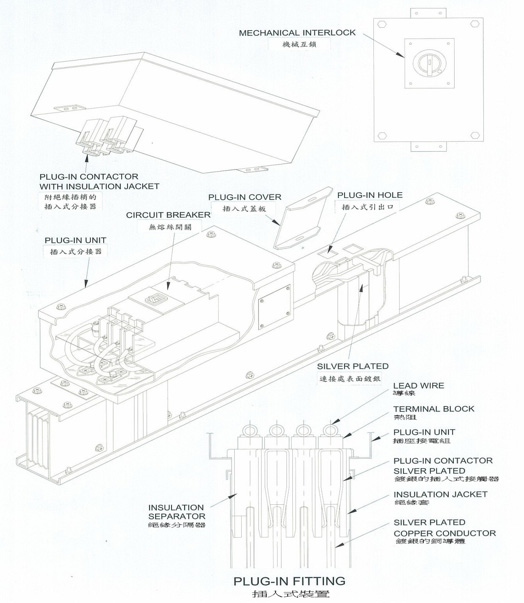

2.本產品的結構性如下圖所示。

3.本公司在所有接點皆經過鍍銀處理以提供輸送電力的可靠性。

本設備依其元件構造如右圖表所示、其特性如下：

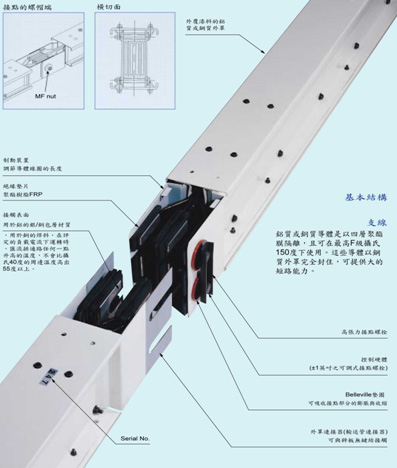

1.外殼：為鍍鋅鋼板製造之非通風型結構，在連接處末端附有螺栓固定蓋板可供檢視匯流排絕緣、接頭及插入式單元孔。

2.導體：係指匯流排內銅體，其銅成分為 99.9% 以上，且導體接頭鍍銀或鍍錫，以防止氧化增加導電率。

3.絕緣及耐溫：每段導體接覆以四層聚酯膜絕緣材料，本材質達到 CLASS F 155℃~220℃ 耐溫，導體以鍍鋅鋼質外殼包圍以提供最大短路容量，材質並有自熄及防潮特性以確保安全。

直線插入式匯流排槽：

A.本產品直線插入式匯流排 ( Feeder plug-in type ) 其引出口之銅排部份均採用鍍銀處理，以增加導電效果。

B.每一段3M長之匯流排槽有三個以上的引出口，可供插接插入式開關箱。

C.每只引出口之容量均可達到 800A ( 600A 匯流排則不在此限 )，以提供增設時的便利性。

D.直線插入式匯流排其 IP 等級為 IP54。

插入式開關箱：

A.MCCB 為無熔絲開關型，額定容量依據單線圖訂製。

B.箱體開關採旋轉式把手，與箱體互鎖以防止不當操作。

C.開關箱正面清楚標示 ON 及 OFF 位置，以及額定電流。

D.開關箱插梢均鍍銀處理。

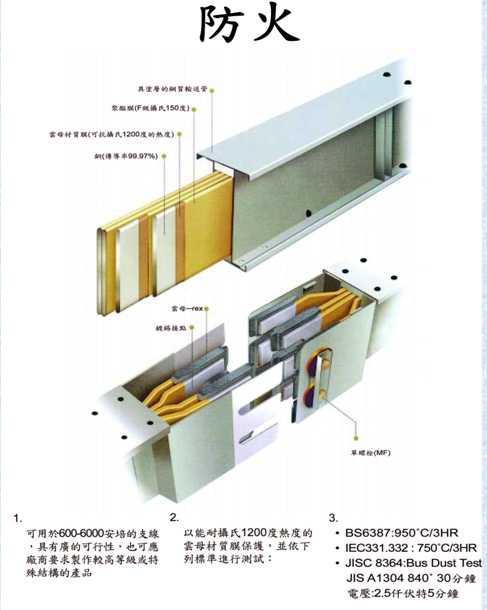

• A.標準與法規：其耐火特性須符合 JIS A1304 840℃ 30 分鐘之耐火試驗，並依據JIS A1304規定之方法加熱至 840℃ 30 分鐘，並附有第三者及本國消防署核可之 CNS 14286 認證單位所檢測的測試報告。
• B.試驗：
  • 1.測試之匯流排長度約3.5M，接續部於中央，兩端用隔熱材料遮蔽。
  • 2.測試之匯流排的水平支撐間距為 1.75M，且接續部位於中央。
  • 3.加熱爐內的有效長度至少為 3M。
• C.防火型匯流排其外型構造與一般型匯流排相同，可相互銜接，有利於建築物內防火區劃之規劃。
• D.內政部消防安全設備審核認可書
